医院医疗污水设备

本实用新型公开了一种医院医疗污水处理设备包括依次连通的水解酸化池、接触氧化池、沉淀池和消毒池，水解酸化池与进水管连接，水解酸化池内的底部设置有布水管，水解酸化池和接触氧化池内均填充有弹性填料，消毒池上设有二氧化氯发生器，接触氧化池分为一级接触氧化池和二级接触氧化池，一级接触氧化池和二级接触氧化池的底部均设有风口;还包括与消毒池连通的脱氯池，以及与脱氯池连接的过滤器，脱氯池上设有脱氯设备。一级接触氧化池和二级接触氧化池，从而使氧化效果比较好，水质处理的比较为干净，消毒池接过滤器。消毒池之后的脱氯池和脱氯设备，对经二氧化氯消毒后的污水进行脱氯处理，将余氯指标控制在国家范围内，避免氯超标现象，防止发生二次污染。

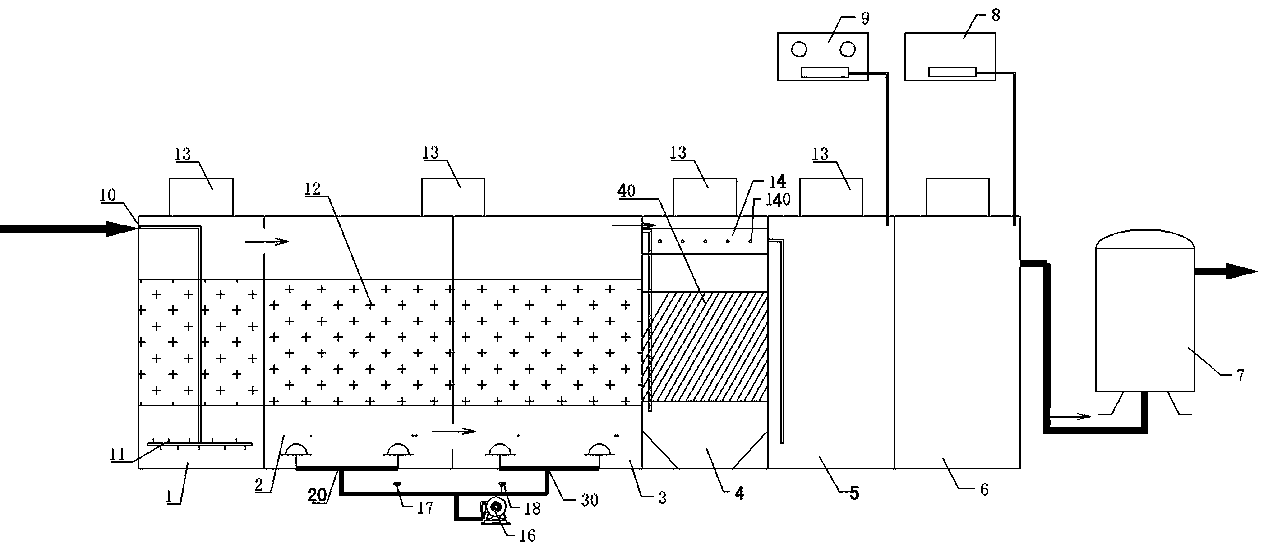

摘要附图

权利要求书

1.一种医院医疗污水处理设备，包括依次连通的水解酸化池、接触氧化池、沉淀池和消毒池，所述水解酸化池与进水管连接，所述水解酸化池内的底部设置有布水管，并且所述水解酸化池和所述接触氧化池内均填充有弹性填料，所述消毒池上设有二氧化氯发生器，其特征在于，所述接触氧化池分为一级接触氧化池和二级接触氧化池，所述一级接触氧化池和所述二级接触氧化池的底部均设有风口;还包括与所述消毒池连通的脱氯池，以及与所述脱氯池连接的过滤器，所述脱氯池上设有脱氯设备。

2.根据权利要求1所述的医院医疗污水处理设备，其特征在于，所述一级接触氧化池上的风口定义为一级风口，所述二级接触氧化池上的风口定义为二级风口，所述一级风口和所述二级风口分别连接管道与一高压离心鼓风机连接，所述一级风口连接管道上设有一个阀门，所述二级风口的连接管道上设有两个阀门。

3.根据权利要求1所述的医院医疗污水处理设备，其特征在于，所述沉淀池内部设有斜板沉淀槽，所述斜板沉淀槽顶部设有集水槽，所述集水槽上设有溢流孔。

4.根据权利要求1所述的医院医疗污水处理设备，其特征在于，所述水解酸化池、所述接触氧化池、所述沉淀池、所述消毒池以及所述脱氯池的顶部均设有维修人孔，所述的维修人孔上设有盖子。

说明书

一种医院医疗污水处理设备

技术领域

本实用新型涉及污水处理技术领域，尤其涉及一种医院医疗污水处理设备。

背景技术

医院污水来源及成分复杂，危害性大。来源主要是医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水。污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。如果含有病原微生物的医院污水，不经过消毒处理排放进入城市下水管道或环境水体，往往会造成水体的污染，引发各种疾病及传染病，严重危害人们的身体健康。

发明内容

针对上述不足，本实用新型所要解决的技术问题是：提供一种医院医疗污水处理设备，该设备体积小、可用于地下、运行稳定、功率小、能耗低、噪音小、废水处理效果好以及二氧化氯发生器消毒、脱氯池脱氯效果好，对经二氧化氯消毒后的污水进行脱氯处理，将余氯指标控制在国家范围内，避免氯超标现象，防止发生二次污染。

为解决上述技术问题，本实用新型的技术方案是：

一种医院医疗污水处理设备包括依次连通的水解酸化池、接触氧化池、沉淀池和消毒池，所述水解酸化池与进水管连接，所述水解酸化池内的底部设置有布水管，并且所述水解酸化池和所述接触氧化池内均填充有弹性填料，所述消毒池上设有二氧化氯发生器，所述接触氧化池分为一级接触氧化池和二级接触氧化池，所述一级接触氧化池和所述二级接触氧化池的底部均设有风口;还包括与所述消毒池连通的脱氯池，以及与所述脱氯池连接的过滤器，所述脱氯池上设有脱氯设备。

选方式为，所述一级接触氧化池上的风口定义为一级风口，所述二级接触氧化池上的风口定义为二级风口，所述一级风口和所述二级风口分别连接管道与一高压离心鼓风机连接，所述一级风口连接管道上设有阀门，所述二级风口的连接管道上设有第2阀门。

选方式为，所述沉淀池内部设有斜板沉淀槽，所述斜板沉淀槽顶部设有集水槽，所述集水槽上设有溢流孔。

选方式为，所述水解酸化池、所述接触氧化池、所述沉淀池、所述消毒池以及所述脱氯池的顶部均设有维修人孔，所述的维修人孔上设有盖子。

采用上述技术方案后，本实用新型的有益效果是：由于本实用新型的医院医疗污水处理设备包括接触氧化池，本实用新型的接触氧化池分为一级接触氧化池和二级接触氧化池，从而使氧化效果好，水质处理的比较干净，消毒池接过滤器，有益于提高过滤水质中的大分子、大体积杂质，提高了排放水质的质量。同时因在消毒池之后通过增设了脱氯池和脱氯设备，对经二氧化氯消毒后的污水进行脱氯处理，将余氯指标控制在国家范围内，避免氯超标现象，防止发生二次污染。
